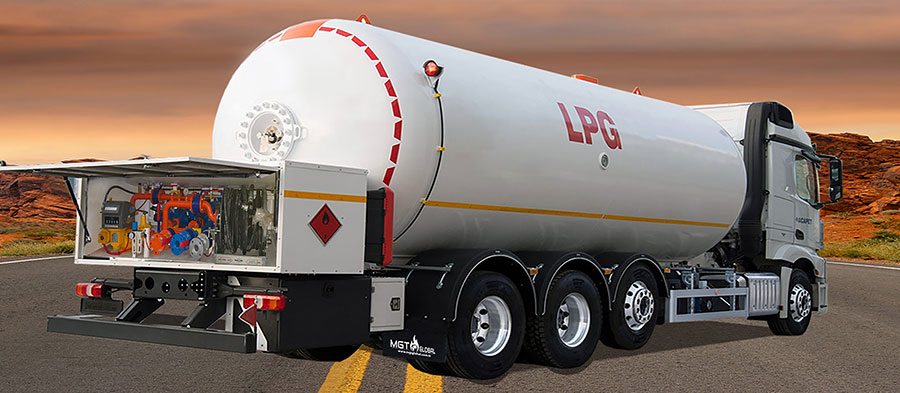

LPG BOBTAİL TANK
- LPG (sıvılaştırılmış petrol gazı) endüstriyel, ticari, tarımsal ve imalat uygulamalarında kullanılmaktadır. LPG, Propan (C3H8) ve Bütan (C4H10) karışımıdır.
- LPG Bobtailleri bölgesel dağıtım için LPG dağıtımında kullanılır, kapasite 5-30 m3 arasında değişir.
- Bobtailler 4 × 2 (4 × 4) ve 6 × 2 (6 × 4, 6 × 6) akslar üzerinde MAN, DAF, Volvo, Mercedes vb. Şasilere monte edilir.
- Seçilen kamyonun GVW (Brüt Araç Ağırlığı) toplam yüke (gaz ağırlığı + tanker ağırlığı) uygun olmalıdır.
- Tank için kapasite ve çap seçimi sırasında şasi uzunluğu (CE: Cab to End) dikkate alınmalıdır.

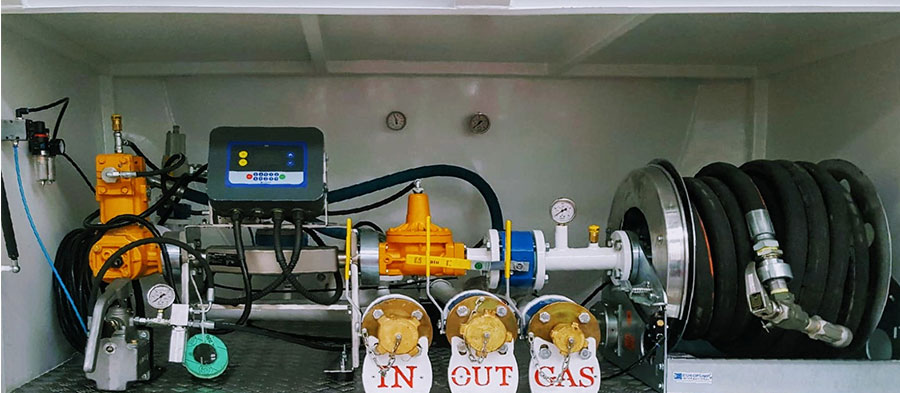

- Bu sistem, Boşaltma, Aktarma ve Ölçüm sistemi ve gerekli tüm emniyet tahliye vanaları ile donatılmıştır.
- Uygulanan Kaynak Testleri: UT - ultrasonik , RT -Radyografik - BT test
- Hidrostatik su test yapılacaktır (THIRD PARTY)

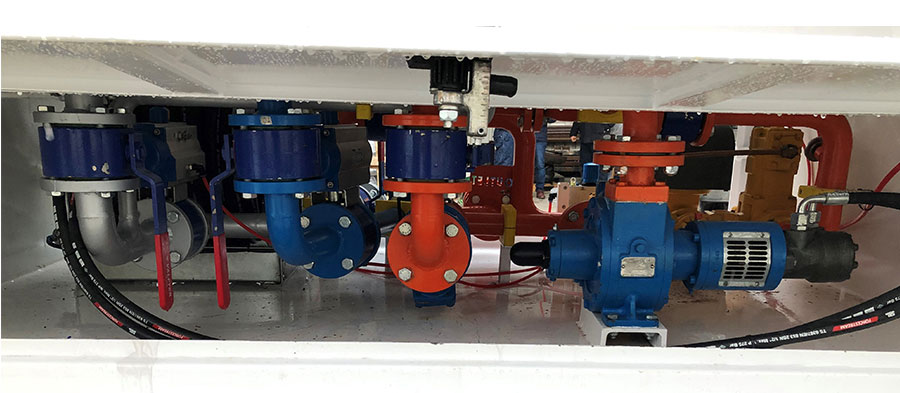

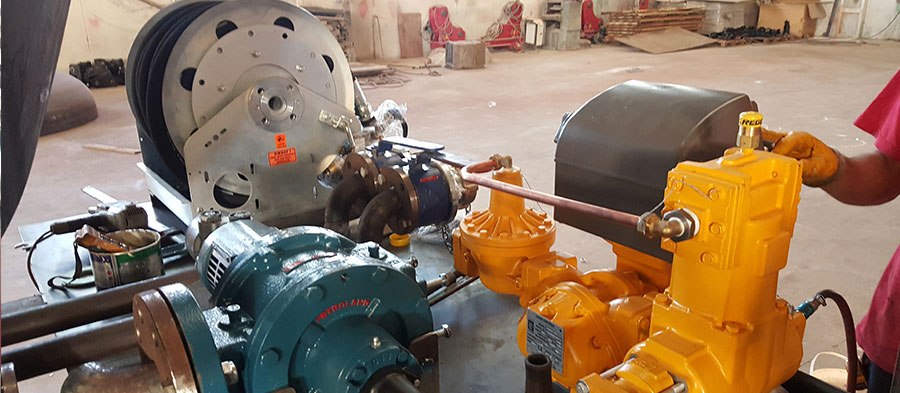

- 1. Kamyon PTO'suna bağlı hidrolik motorlu LPG pompası
- 2. Kamyonun PTO'suna direkt akuple (şaft) LPG pompası
- 3. Elektrik motorlu LPG pompası
BU SİSTEM, POMPAYI KAMYONA BAĞLAMAK İÇİN ÜÇ SEÇENEĞE SAHİPTİR:
Teknik Özellikler
Katalog İndir| DİZAYN PARAMETRELERİ – BOBTAİL TANK (BASINÇLI TANK) | |
|---|---|
| Dizayn Kodu | AD 2000 MERKBALTTER, EN 12493 ,EN 13445 ,ASME CODE ve diğer kodlar |
| Kapasite | ( 5 - 30 m3 ) |
| Gövde Tipi | Yatay, Silindir |
| Bombe Tipi | Eliptik , Yarım Küre - Isıtma 600 C º |
| Malzeme Kalitesi | SA 516 Gr 70 / EN-10028.3 ( P355NH-P355NL1) / EN-10028.2 ( P355GH) |
| Dizayn Sıcaklığı | (-20 C° / +70 C°) |
| Dizayn Basıncı | 17,1 - 18 BAR |
| Test Basıncı | 26,25 - 27.5 BAR |
| Kaynak | Tozaltı Kaynak |
| Test | UT (Ultrasonik Test ) - X-Ray :RT (Radyografik Test) - BT (Beta Test) - Hidrostatik Test |
| Boya | İlk olarak kumlama yapılır, daha sonra 2 kat epoksi esaslı boya yapılır ve son olarak 2 kat boya yapılmaktadır. |
