LPG SKİD SİSTEM

LPG (sıvılaştırılmış petrol gazı) endüstriyel, ticari, tarımsal ve imalat uygulamalarında kullanılmaktadır.
LPG, propan (C3H8) ve Bütan (C4H10) karışımıdır

NORMAL SKİD:

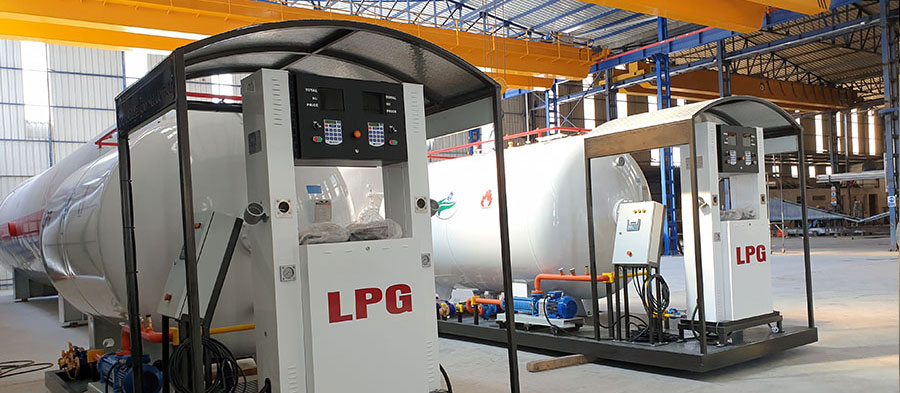

LPG Skid İstasyonu (Otogaz Dolum İstasyonu), araba veya gaz tüplerini doldurmak için kullanılan mobil istasyondur.
Dağıtıcı tek veya çift nozul, araba veya gaz tüpünü doldurmak için kullanılabilir, dağıtıcı (LT) veya (kg - kütle akış ölçer) ile ölçebilir.

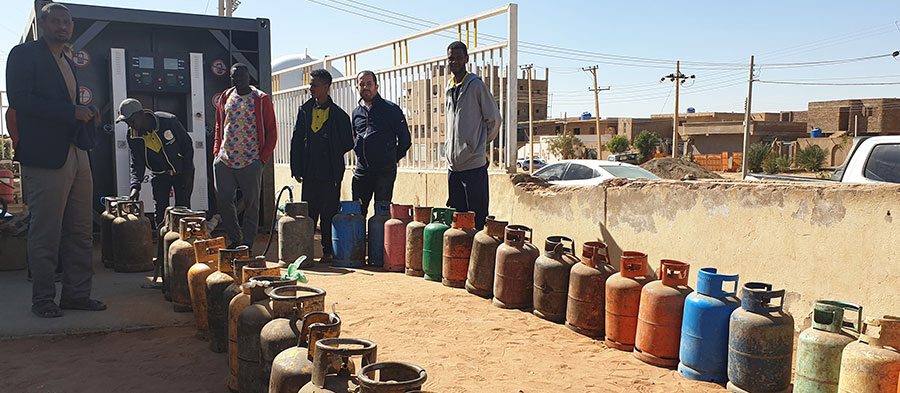

Gaz tüpünü doldurmak için kullanılan teraziler, mekanik veya elektronik (dijital) olabilir.
Uygulanan Kaynak Testleri : UT - ultrasonik , RT -Radyografik - BT test
Hidrostatik su testi yapılacaktır ( THIRD PARTY)

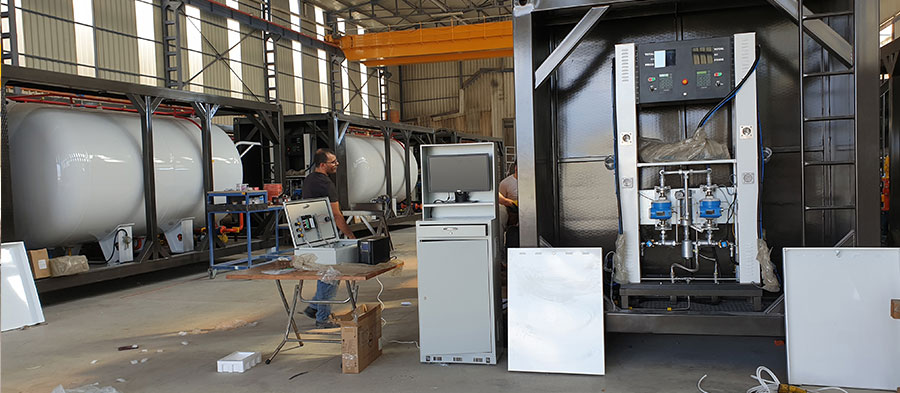

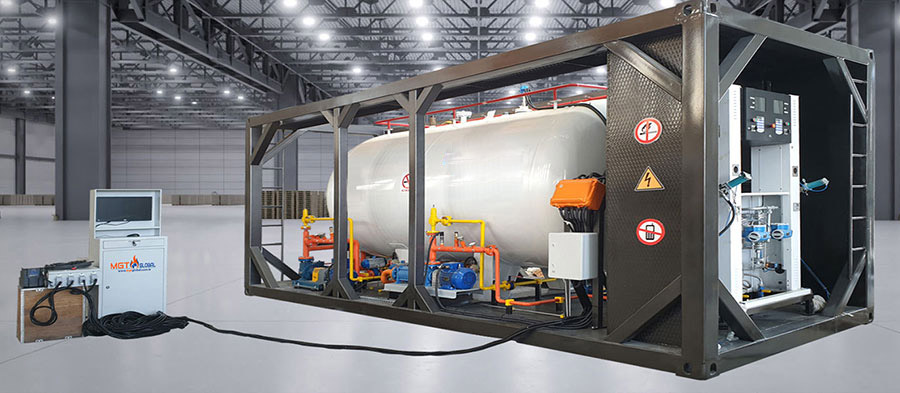

OTOMASYONLU SKİD SİSTEMİ:

Tank ölçme sistemi mevcuttur
Bu durumda, skid, otomasyon cihazları eklenerek , ölçme probu, bilgisayara bağlı yazılım vb. otomatik hale getirilecektir.
Bu sisteme bağlı bu yazılım, günlük rapor, vardiya raporu, tüm tank parametreleri yoğunluğu, tanktaki gaz seviyesi gibi kullanıcı için gerekli tüm raporları gösterebilir.
Yüksek güvenlikli kapatma sistemi ile sağlanan sistem, istasyon çevresine sensörler ekleyerek, bu sensörler elektronik panele bağlanır.

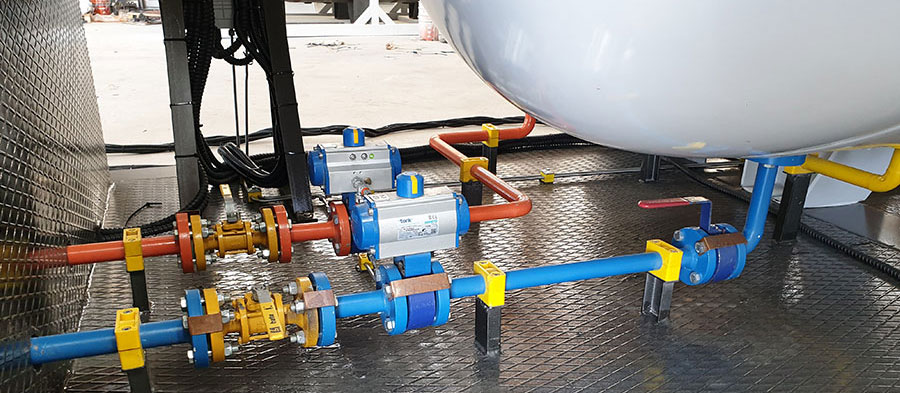

Sistemden gaz kaçağı olması durumunda, gaz sensörü bu sisteme bağlı olan Pnömatik vanaları ve LPG pompasını kapatarak sisteme kapanma emrini verecektir.

Katalog İndir

Teknik Özellikler

Katalog İndir

DİZAYN PARAMETRELERİ (BASINÇLI TANK)
Dizayn Kodu	AD 2000 MERKBALTTER, EN 12493 ,EN 13445 ,ASME CODE ve diğer kodlar
Kapasite	( 5 - 100 m3 )
Gövde Tipi	Yatay, Silindir
Bombe Tipi	Eliptik , Yarım Küre - Isıtma 600 C º
Malzeme Kalitesi	SA 516 Gr 70 / EN-10028.3 ( P355NH-P355NL1) / EN-10028.2 ( P355GH)
Dizayn Sıcaklığı	(-20 C° / +70 C°)
Dizayn Basıncı	17,1 - 18 BAR
Test Basıncı	26,25 - 27.5 BAR
Kaynak	Tozaltı Kaynak
Boru Tesisatları	SCH 40, SCH80 Dikişsiz borular
Test	UT (Ultrasonik Test ) - X-Ray :RT (Radyografik Test) - BT (Beta Test) - Hidrostatik Test
Boya	İlk olarak kumlama yapılır, daha sonra 2 kat epoksi esaslı boya yapılır ve son olarak 2 kat boya yapılmaktadır.
